計測器とセンサー

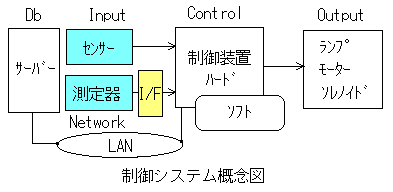

制御装置は、センサーの接点信号や計測器の測定量を入力し、それを基準に制御信号や制御量を出力します。接点信号は有接点と無接点に、測定量はアナログ量とデジタル量に分類できます。制御装置の多くはデジタル方式なので制御量についてはアナログ←→デジタル変換器や専用コントローラーが必要になります。

呼称	接点	内容
リミットスイッチ	有	上限、下限、左端、右端、１番地、５番地のように動きの限界や位置を検出するときに用いる。
マイクロスイッチ	有	モノの有り無しを検出するときに用いる。
リードスイッチ	有	相手側に磁石を取り付けて、それが近づいたときに検出するときに用いる。
光電センサー	無	光線を遮ったことを検出するときに用いる。光線の検出方法により透過式と反射式がある。
近接センサー	無	金属や物体を検出するときに用いる。磁気型、作動ｺｲﾙ型、静電容量型がある。
カラーセンサー	コ	特定の色を検出するときに用いる。
測長センサー	コ	長さを検出するときに用いる。レザー反射型や磁気パターン検出型がある。
エリアセンサー	無	範囲を検出するときに用いる。光電スイッチを直列に配列したもの。
液面センサー	無	液面を検出するときに用いる。電極型とレザー反射型がある。
温度センサー	コ	測温抵抗体、ｻｰﾐｽﾀｰなど温度を検出するときに用いる
湿度センサー	変	湿度を検出するときに用いる
加速度センサー	コ	振動や加速度を検出するときに用いる
超音波センサー	無	物体を検出するときに用いる。反射型と透過型がある。
圧力センサー	変	圧力を検出するときに用いる。
流量センサー	変	液体の流量を検出するときに用いる。
傾斜センサー	変	傾斜角度を検出するときに用いる
画像センサー	コ	形状を検出するときに用いる。
臭気センサー	コ	臭いを検出するときに用いる。
電圧ﾄﾗﾝｽｼﾞｭｰｻｰ	変	電圧を検出するときに用いる。ＰＴの電圧をＡＤ変換できる値で出力する。
電流ﾄﾗﾝｽｼﾞｭｰｻｰ	変	電流を検出するときに用いる。ＣＴの電流をＡＤ変換できる値で出力する。
電力ﾄﾗﾝｽｼﾞｭｰｻｰ	変	電力を検出するときに用いる。ＰＴ電圧とＣＴ電流をＡＤ変換できる値で出力する。
角度センサー	変	回転角を検出するときに用いる。ﾎﾟﾃﾝｼｮﾒｰﾀｰやﾛｰﾀﾘｰｴﾝｺｰﾀﾞｰがある。
ＩＤタグセンサー	コ	固体識別に用いる。スキーリフト券の自動ゲートのようにポケットに入れたＩＤカードを読み込むことができる。

呼称	Ａ／Ｄ	内容
ＦＦＴアナライザー	Ｄ	周波数成分のスペクトルを測定するときに用いる。
周波数カウンター	Ｄ	信号の周波数を測定するときに用いる。
絶縁耐圧試験器	Ａ	電気機器の絶縁抵抗と耐圧性能を測定するときに用いる。
ＬＣＲメーター	Ａ	コンデンサーなどの品質特性を測定するときに用いる。
導電率計	Ａ	電着塗装設備などの塗料の導電率を測定するときに用いる。
ＰＨ計	Ａ	排水などのＰＨを測定するときに用いる。
濁度計	Ａ	排水などの汚濁度を測定するときに用いる。
気体測定装置	Ａ	ＣＯ、ＣＯ２、Ｎ２Ｏ，ＳＯ２、ＯＸ、ＨＣＬの各種気体の濃度を測定するときに用いる。非分散赤外線吸収法、化学発光法などで測定する。
