４、通信・ネットワーク

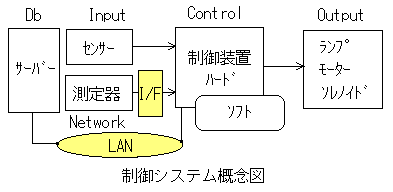

制御構成を考えたときＰＬＣ単体での制御は僅少です。少なくともＴＰＬ（ﾀｯﾁﾊﾟﾈﾙ）を装備してい ます。計測機器のコストが下がっていることから計測器が接続される場合もあります。 これらの機器を通信という手段で接続され制御システムになります。使い勝手の良い制御システムを考えるとパネルコンピューター（スーパバイザー）を接続 して統括制御する方法をとると良いと思います。通信方法はシリアル通信とパラレル通信に大別できます。

　
①　シリアル通信

呼称

内容
ＲＳ２３２Ｃ 古い技術だが未だに盛んに利用されている。測定器等も最近この方式を取るようになった。ワンチップマイコンにも汎用ポートとして装備している。
ＲＳ４２２、４８５ 基本的にはＲＳ２３２Ｃと同じだが遠距離の通信手段に用いる、４８５はマルチドロップ接続のため端子台の配線になる
USB1.1、USB2.0 ホストコンピューターから発行される転送要求でシリアル転送を行います。４芯のホスト側・デバイス側のコネクターを持つ専用ケーブルを使用します。ＵＳＢ１．１のコントローラ規格にＵＨＣＩとＯＨＣＩの２種類があり両者の互換性はありません、それが動作トラブルの原因となることがしばしばあります。ＵＳＢ２．０では統一規格ＥＨＣＩを採用しＵＨＣＩ，ＯＨＣＩ双方の上位互換となっています。ＵＳＢには長さ制限があり、低速1.5Ｍbpsで３ｍ中速12Ｍbps・高速480Ｍbpsは５ｍです。ＵＳＢハブを最大６階層まで使用できるので計算上３０ｍが限度です。電源を入れたままケーブルの着脱ができる利点があり、現在ではパソコンと汎用シリアル機器を接続する手段の主流となっています。
無線モデム モデムとの接続はＲＳ２３２Ｃである。送信側と受信側にモデムを接続すれば無線で通信ができるので移動体との通信に使用する。
ＬＡＮ ＦＤＤＩ・同軸・ツイストペアーと接続方法がＬＡＮの規模によって選択できる。接続にはＬＡＮアダプターが必要、ＩＰアドレスを設定する場合とサーバーから自動割り付けされる場合がある。同時アクセスした場合にはＣＳＭＡＣＤという信号チェックシーケンスで混信を防止する。監視制御を行うときに最も適した通信手段と思う。ＩＴ化に欠かせない技術。
光ファイバー 高速ブロードバンド通信に利用されている。ＬＡＮを光通信終端装置を経由して光ファイバーでＩＳＰサーバーへ接続する。電気信号を光に変換することにより信号の立上がり立下りエッジの遅れを改善し、ＩＳＰまでの通信速度を１００Ｍｂｐｓ実現する。
ＰＬＣのリンク ＰＬＣメーカは、独自のプロトコルでコントローラーリンクを実現している。

　
②　パラレル通信

呼称

内容
ＧＰ－ＩＢ 測定器の一般的な通信方法、マスター・トーカー・リスナーの分担で送受信を行う。
セントロニクス プリンターの一般的なインターフェースで８ビットのデーター線と１ビットのストローブ線、３ビットのステータス線を持つ。

　
③　無線通信

呼称

内容
ＰＤＣデーターリンク 携帯電話の強力なデータ通信機能を利用して遠隔地と無線接続する。ＰＤＣプロトコルにはパケット通信と非同期通信があるがタイミングを重視する制御には後者が適している。
無線ＬＡＮ ノートパソコンには送受信カードが標準装備されていて、無線ＬＡＮルーターを介して有線ＬＡＮに接続する形態となっている。ＩＥＥＥ802.11規格で２．４ＧＨｚ帯を使ったＤＳ（直接拡散）方式、ＦＨ（周波数ホッピング）方式、赤外線方式を総称する。通信速度は２Ｍｂｐｓ、後に追加されたＩＥＥＥ８０２．１１ｂでは、１１Ｍｂｐｓ最近では５．２ＧＨｚ帯を使用するＩＥＥＥ８０２．１１ａの規格が注目されている。
Ｂｌｕｅｔｏｏｔｈ 携帯電話をハンズフリーで使用したり、ＰＣの音楽データーを離れた場所で聞くなどを目的とする。１台のマスター機器と最大７台のスレーブ機器が無線ネットワーク接続する。通信速度は７２３Ｋｂｐｓ、通信距離は１０～１００ｍ（クラス１）、１０ｍ（クラス２，３）の機器がある。Ｂｌｕｅｔｏｏｔｈ標準規格はＢｌｕｅｔｏｏｔｈ　ＳＩＧ（メーカー２０００社参加）が定めている。認証はその機器を使用する国でそれぞれ必要になる。
ＺｉｇＢｅｅ ホームオートメーションをターゲットにした無線ネットワーク規格で、ＣＰＵに接続するマザーモジュールと、キーボード・センサー・ﾘﾚｰ接点・押釦スイッチを接続するドータモジュールで構成する。ＩＥＥＥ８０２．１５．４規格は２．４ＭＨｚ帯を使用するため無線ＬＡＮと通信チャンネルが衝突する可能性がある。衝突を検出（波形の乱れ）した場合は、新しいチャンネルを再構築（Ｏｒｐｈａｎ）する機能を提供しているが、実際の自動回復処理はアプリケーション側で行わなければならずソフトウエアーの負担が大きくなる。

　

手軽さから無線ＬＡＮの普及が急激に拡大しているが、当初から問題を指摘されていたセキュリテイについてはほどんど進展がない。最近ＺｉｇｂｅｅをＦＡなど広範囲の分野を対象とした制御への利用で注目されているが、有線方式と違って無線方式のＬＡＮはネットワークの中に偽者や観客を潜ませることがいとも簡単にできることを危惧する。ましてや今でもネットワークの傍受が行われている可能性は否定できない。新型ワームやスパイウエアーごときの危険性をはるかにしのぐものではないだろうか？
